SC-0017-C001¶
本页提供 SC-0017-C001 的主要产品规格，便于完成供电、控制与机械集成选型。
开始集成¶
| 我要做什么 | 从这里开始 | 需要确认什么 |
|---|---|---|
| 编写控制程序 | 程序开发 | 接口、应用层、先读后动的联调步骤与验证记录 |
| 设计支架或关节 | 结构设计 | 图纸、模型、基准、输出轴及线缆空间 |
| 收集工程文件 | 资料下载与完整性 | 已提供的附件与待补充资料 |
关键参数¶
| 项目 | 参数 |
|---|---|
| 输入电压 | 6 V |
| 堵转扭矩 | 5.5 kg·cm@6V |
| 控制接口 | TTL |
| 产品系列 | SCS |
| 产品型号 | SCS0017-C001 |
| 资料版本 | A/0 |
选型提示
堵转扭矩是用于产品比较的短时极限值，不是持续工作点。最终设计请结合工作周期、温升、冲击、加速度和机构摩擦保留合适余量。
选型与使用¶
- 核对实物标签与资料版本是否与本页一致。
- 先从本型号正式资料确认允许输入范围，再选择稳压电源；目录中的单一电压值不能自动扩展成电压范围。电流按同时动作工况确认。
- 控制器、接线方式和 SDK 必须匹配本页列出的接口与产品系列。
- 使能扭矩前确认安装空间、输出轴、行程与机械限位。
通信指令和软件集成方法请继续查看 SDK 指南以及对应产品系列的协议资料。
官网型号详细参数¶
飞特官网型号页 · 核对日期：2026-10-02；页面型号：SC-0017-C001。
| 参数 | 官网规格原文（含测试条件） |
|---|---|
| 型 号 Model： | SC-0017-C001 |
| 存储温度 Storage Temperature Range | -20℃~+60℃ |
| 运行温度 Operating Temperature Range: | -10℃~+50℃ |
| 尺寸 Size: | A: 12mm B: 29.8mm C: 29.6mm |
| 重量 Weight: | 17.7± 2g |
| 齿轮类型 Gear type: | Metal |
| 机构极限角度 Limit angle: | NO limit |
| 轴承类型 Bearing type: | No |
| 出力轴 Horn gear spline: | 25T/5.9mm |
| 减速比Gear Ratio： | 1/259 |
| 外壳 Case: | PA66+GF |
| 舵机线 Connector wire: | 15±0.5CM |
| 马达 Motor: | Core Motor |
| 工作电压Operating Voltage Range: | 4.8V-7.4V |
| 空载速度 No load speed: | 0.105sec/60°(95RPM)@7.4V |
| 空载电流 Runnig current(at no load) : | 150mA(Max)@7.4V |
| 堵转扭矩 Peak stall torque: | 6.2kg.cm@7.4V |
| 额定扭矩 Rated torque: | 2.07kg.cm@7.4V |
| 堵转电流 Stall current: | 400mA@7.4V |
| 控制信号 Command signal: | Digital Packet |
| 协议类型 Protocol Type: | Half duplex Asynchronous Serial Communication |
| ID范围 ID range: | 0-253 |
| 通读速率 Communication Speed: | 38400bps ~ 1 Mbps |
| 旋转角度 Running degree: | 210±5°(when 0～1023) |
| 反馈 Feedback: | Load， Speed, Position. |
| 电子分辨率 Resolution [deg/pulse]: | 0.214°(220°/1024) |
| 中位 Neutral Position: | 511 |
规格书中的补充参数¶
| 参数 | 规格原文 | PDF 页码 |
|---|---|---|
| 角度传感器 Angle Sansor | 类型Type / Carbon-Film Potentiometer | 5 |
| 齿轮虚位Back Lash | ≦0.5° | 5 |
| 出力轴螺丝 The rocker screw | M3.0X6 | 5 |
| 信号高电平电压 Signal high Voltage | 2V-5V | 8 |
| 信号低电平电压 Signal Low Voltage | 0.0V-0.45V | 8 |
资料下载与完整性¶
本地附件已收录在型号资料包中；PDF 规格书通过官网链接查看，不包含在离线包中。“待补充”表示尚未提供，系列教程不能代替型号专用参数确认。
| 资料 | 状态 / 文件 | 版本 |
|---|---|---|
| 型号规格书 | 官网查看（需联网） | A/0 |
| 接口与针序图 | 待补充 | — |
| 型号内存表 / 固件说明 | 待补充 | — |

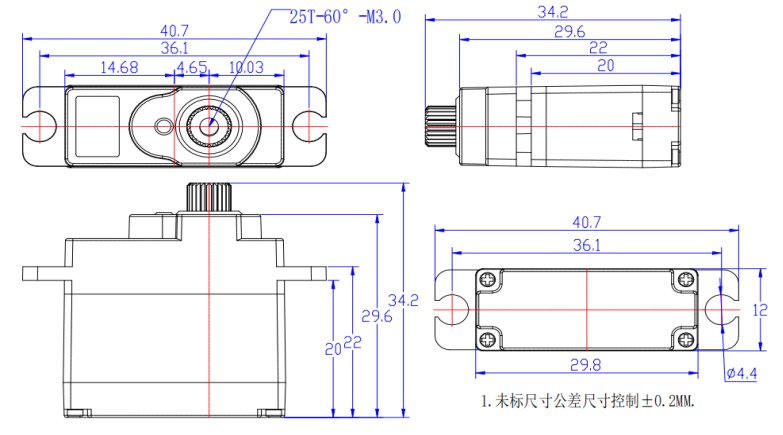

| 2D 安装图 | drawing.webp | — |
| STEP / 3D 模型 | 待补充 | — |
| 型号验证示例 | 待补充 | — |
| 原始测试数据 | 待补充 | — |
| 测试记录与条件说明 | 待补充 | — |
需要包含中英文说明和已收录附件的离线 ZIP，参见型号资料包导出。
申请资料与反馈问题¶
向已有的飞特技术支持联系人提供完整标签型号及后缀、固件版本（如已知）和正在使用的资料版本。
- 程序问题：主控与系统、SDK 版本或提交号、适配器与接口、供电电压、已确认的 ID / 波特率（仅总线型号）、最小复现步骤及日志。
- 结构问题：图纸 / 模型版本、标注尺寸、所需行程、舵盘 / 支架、负载与力臂、工作周期及干涉位置。
- 缺少资料：直接说明资料表中的具体项目，例如“本型号 STEP 和带公差的安装图”。
本资料包当前提供规格摘要和集成检查步骤；文件可下载不代表已验证你的固件、负载工况或装配方案。
